從聲測管底部開始，隨著探頭沿整個樁長提升，聲波在其中傳播的速度有一定的范圍，如斷裂、裂紋、泥包、密實度差等。，聲波將被衰減，這將延長傳播時間，增加聲音時間并降低計算的聲速，包括聲測管對檢測的影響。
超聲波穿透原理主要用于聲測管檢測。其中，管體本身就是超聲波檢測探頭順利進入樁基的通道。
測試時，將聲測管的插口端插入插口端至標記位置，同時用專用液壓鉗擠壓U形槽的一側。鉗壓零件承插端和承插端的管子同時收縮變形(橫截面為六邊形)，起到定位固定、防拔和防旋轉的作用，有效實現了聲測管。
聲波透射法的檢測原理
聲波透射法檢測樁身完整性的基本原理是:檢測水泥樁是否鋪設好，樁是否斷樁等。，通過激發和接收嵌入聲測管樁身之間的高頻彈性脈沖波！
聲波透射測試裝置包括超聲波探測器、超聲波發射和接收換能器(也稱探頭)、嵌入式測量管等。，以及一臺帶有傳感器的絞車高度控制和數據處理計算機。根據原理，埋地管道應具有一定的強度、韌性和剛度。一般采用外壁與混凝土結合良好、傳聲率高的鋼管，其內接頭宜為43-60毫米，并采用螺紋連接。聲測管應焊接或綁扎在鋼筋籠內并埋入樁底，管口應高出檢測面300mm以上，以保證聲測管暢通，管壁完好。聲測管應平行，間距應基本均勻。

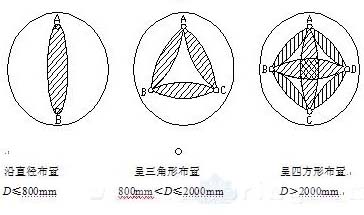

應滿足以下測試要求
(1)當d小于或等于1000mm時，應埋2片聲測管片。
(2) 1000
(3)當d > 2000mm時，應埋4片聲測管片。
D為受檢樁設計樁徑。
在常規檢驗聲測管中會出現以下質量問題:
1樁底聲測管彎曲
由于施工不當，聲速曲線異常。很可能會出現判斷失誤或誤判。
2 聲測管樁身傾斜或彎曲變形
聲測管裝訂不牢固或裝訂間距過大。聲測管混凝土受到擠壓，發生傾斜或彎曲變形。管間距變大或變小，甚至無法給出樁身完整性類別。因此，只能采用巖心鉆探或其他可靠的方法進行測試。
3 聲測管接頭處的套管太長
由于鋼套筒太長，密封在里面的空氣無法排出。
4 聲測管管徑過大
一般假設換能器位于聲測管，這樣會增加耦合水層的延遲。
